Opis projektu

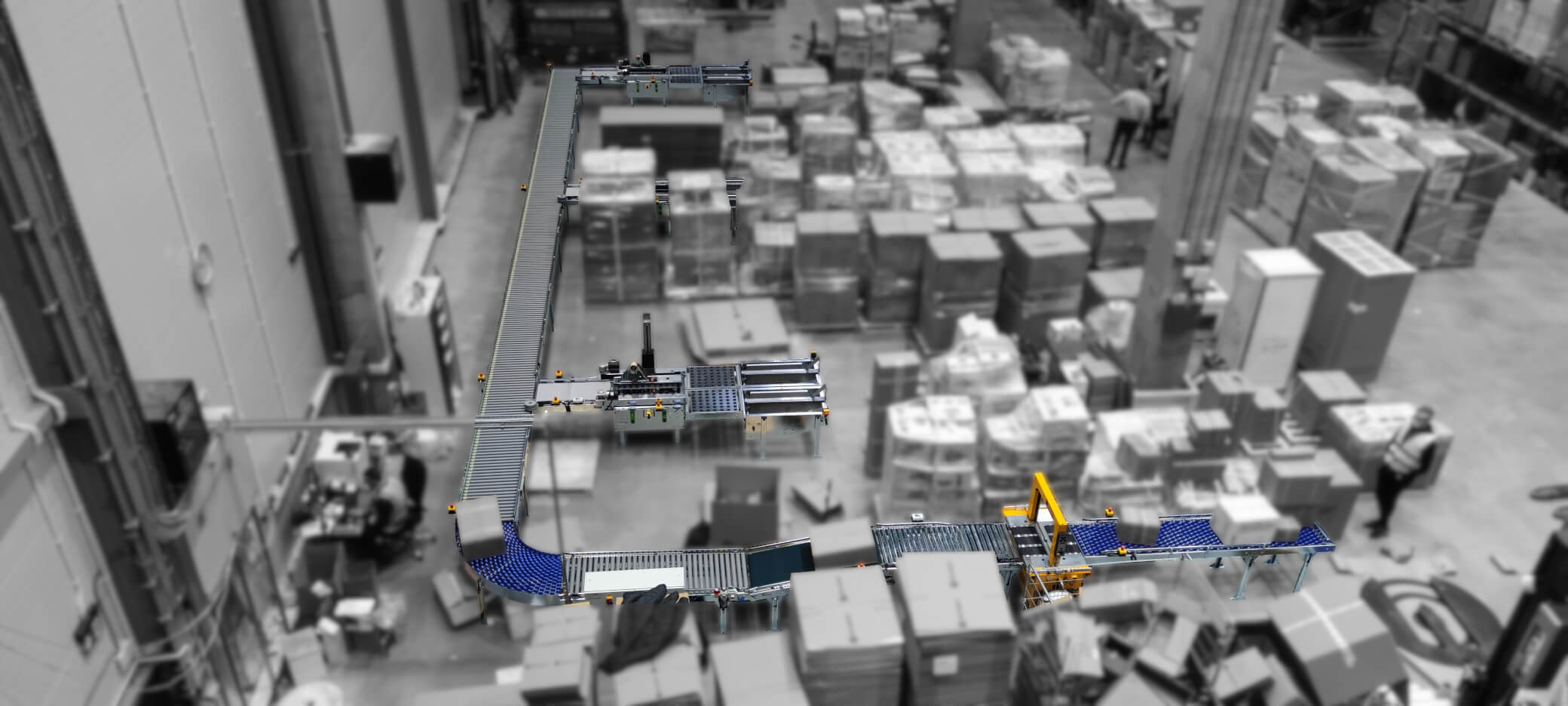

Prezentowana Linia pakowania przeznaczona jest do optymalizacji i częściowej automatyzacji procesu pakowania produktów w kartony zbiorcze. Linia składa się z szeregu przenośników wyposażonych dodatkowo w formierki oraz zaklejarki kartonów. Przenośniki, zaklejarki oraz formierki zintegrowane w linię zostały zestawione z maszyn wykonanych przez firmę SOCO SYSTEM. Ponadto w linii transportu kartonów przewidziano również miejsce na automat opasujący kartony firmy STRAPEX dostarczaną oddzielnie. Całą linię podzielono na 4 niezależne sekcje pozwalające na elastyczny przydział pracy.
Rozwiązanie
Linia składa się z 3 sekcji analogicznych zestawów dwóch formierek kartonów SOCO SYSTEM F-100-5 oraz jednej zaklejarki SOCO SYSTEM T-55 oraz jednej sekcji końcowej z bandowaniem będącej jednocześnie buforem gotowych przesyłek.

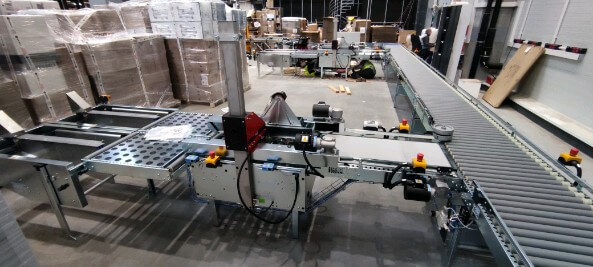

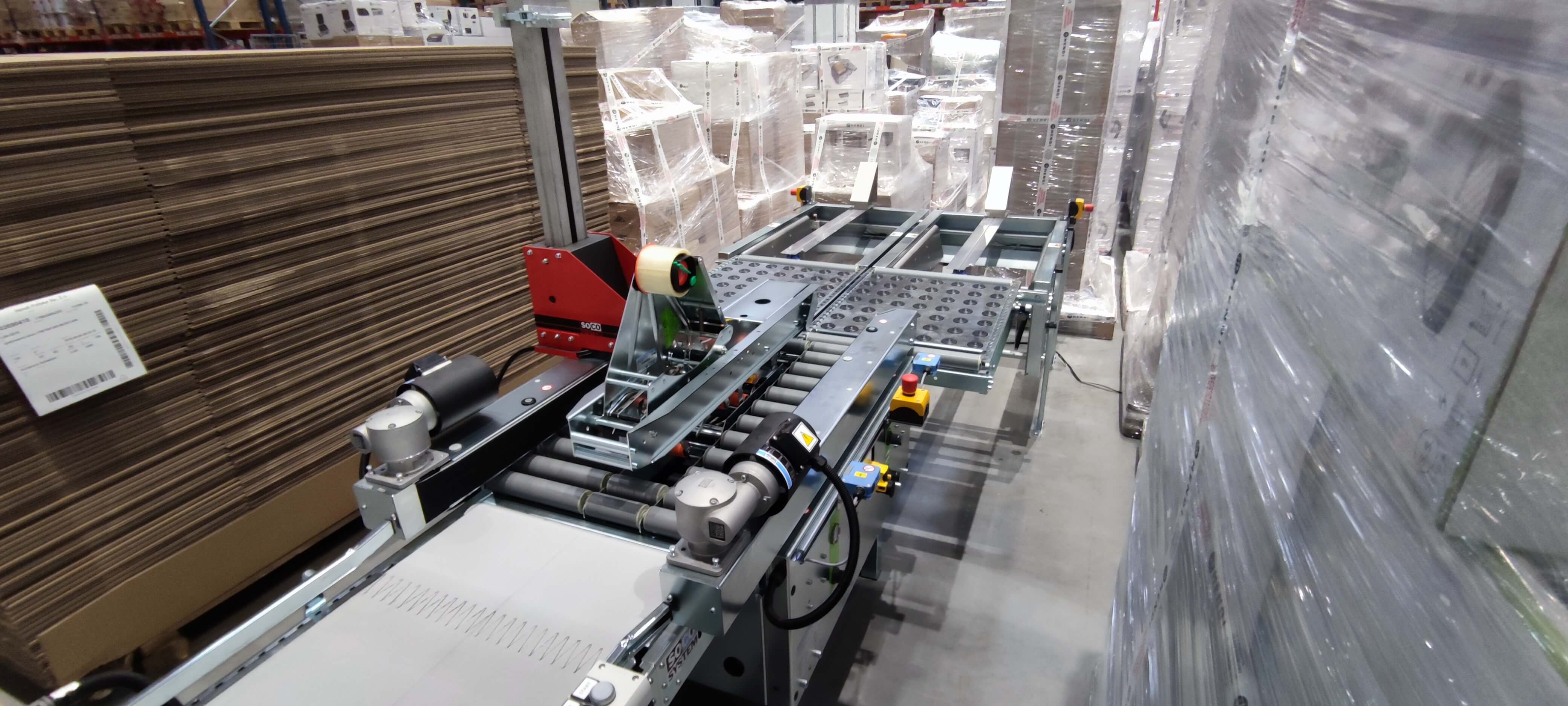

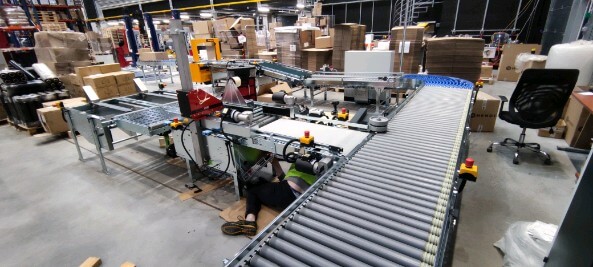

W sekcjach konfekcjonowania przy zaklejarkach T-55 umieszczono taśmociągi dostarczające kartony do głównego przenośnika rolkowego. W każdej sekcji konfekcjonowania przewidziano po dwa stanowiska pracy operatorów. Pojedyncze stanowisko obejmuje jedną formierkę kartonów oraz jedną zaklejarkę wspólną dla dwóch stanowisk.

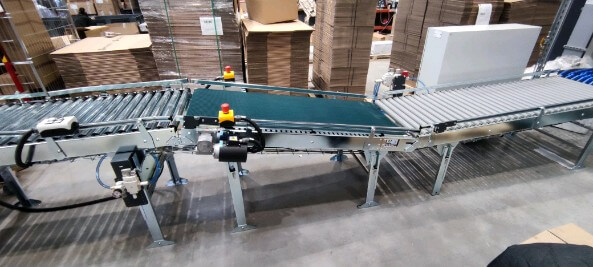

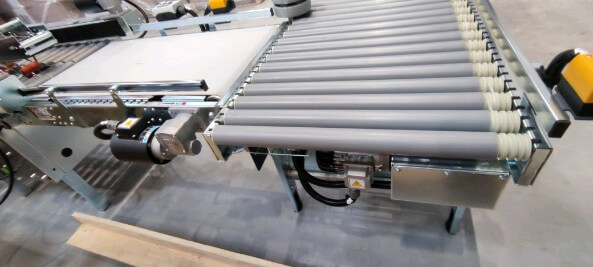

Sekcja bufora zawiera przenośnik taśmowy rozdzielający kartony, przenośnik rolkowy wyposażony w urządzenie centrujące kartony oraz grawitacyjne przenośniki rolkowe pełniące funkcję buforową. Ponadto, po urządzeniu centrującym umieszczono automat opasujący firmy STRAPEX. Stanowisko buforu oraz odbioru gotowych przesyłek obejmuje cały ostatni przenośnik grawitacyjny umieszczony za automatem opasującym.
Bezpieczeństwo

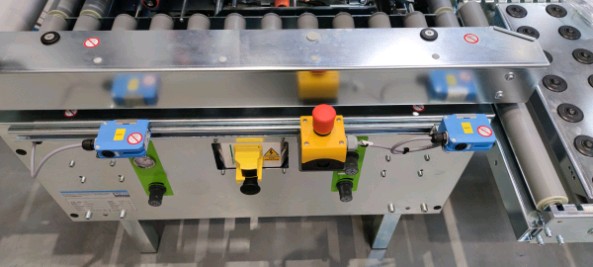

Linia po integracji wszystkich elementów składowych została wyposażona w układ bezpieczeństwa zapewniający bezpieczną obsługę oraz serwis. Dla linii dostarczono pełną wymaganą prawnie dokumentację. Linię wykonano zgodnie z wymaganiami Dyrektywy Maszynowej 2006/42/WE. Dostarczona linia została oznakowana znakiem CE oraz dostarczono podpisaną Deklarację Zgodności WE. Całość projektu zrealizowano uwzględniając wymagania norm zharmonizowanych z dyrektywami mającymi zastosowanie.
Technologie
- Przenośniki, kartoniarki oraz zaklejarki SOCO SYSTEM
- Sterowanie linią za pomocą PLC SIMENS S7-1214FC wraz z modułami bezpieczeństwa
- Opasarka STRAPEX
- Pneumatyka SMC
- Kompresor powietrza Atlas-Copco
Ciekawostka
Po realizacji projektu, Klient poprosił o dwukrotne przedłużenie buforu na gotowe przesyłki. Linia zwiększyła efektywność konfekcjonowania w kartony zbiorcze aż o 50%❗️❗️❗️ W związku z tym, wąskim gardłem stało się pakowanie kartonów do transportu 🚚.
