CUBE SYSTEMS x Keyence

Rodzina przemysłowych znakowarek laserowych

LaserMarker

  • Udostępnij:
Pobierz katalog

Oznakujemy Twoje detale■

Dzięki współpracy CUBE SYSTEMS oraz Keyence powstała rodzina rozwiązań znakowarek laserowych do zastosowania przemysłowego. LaserMarker to rozwiązania skalowalne, służące do znakowania produktów, umożliwiające adaptację do niemal wszystkich specjalistycznych wymagań. Głowice znakujące Keyence oraz najwyższej klasy komponenty, zapewniają naszym znakowarkom wysoką wydajność oraz odporność w trudnych warunkach przemysłowych.

Znakuj cechy takie jak:
  • Logotypy
  • Wzory graficzne
  • Kody kreskowe
  • Kody QR
  • Numery seryjne
Idelne do znakowania na:
  • Papierze
  • Tworzywach sztucznych
  • Szkle
  • Drewnie
  • Ceramice

LaserMarker możesz wykorzystać do oznaczania receptur na najbardziej wymagających materiałach, pod różnym kątem, a także na obiektach przestrzennych. Dzięki swojej zwartej konstrukcji, łatwej instalacji oraz możliwości szybkiego przezbrajania znajdują zastosowanie w wielu aplikacjach oraz branżach takich jak automotive, spożywczy, elektroniczny, FMCG i wielu innych.

Interesujące?
Wybierz swoją znakowarkę

Pobierz katalog
pic

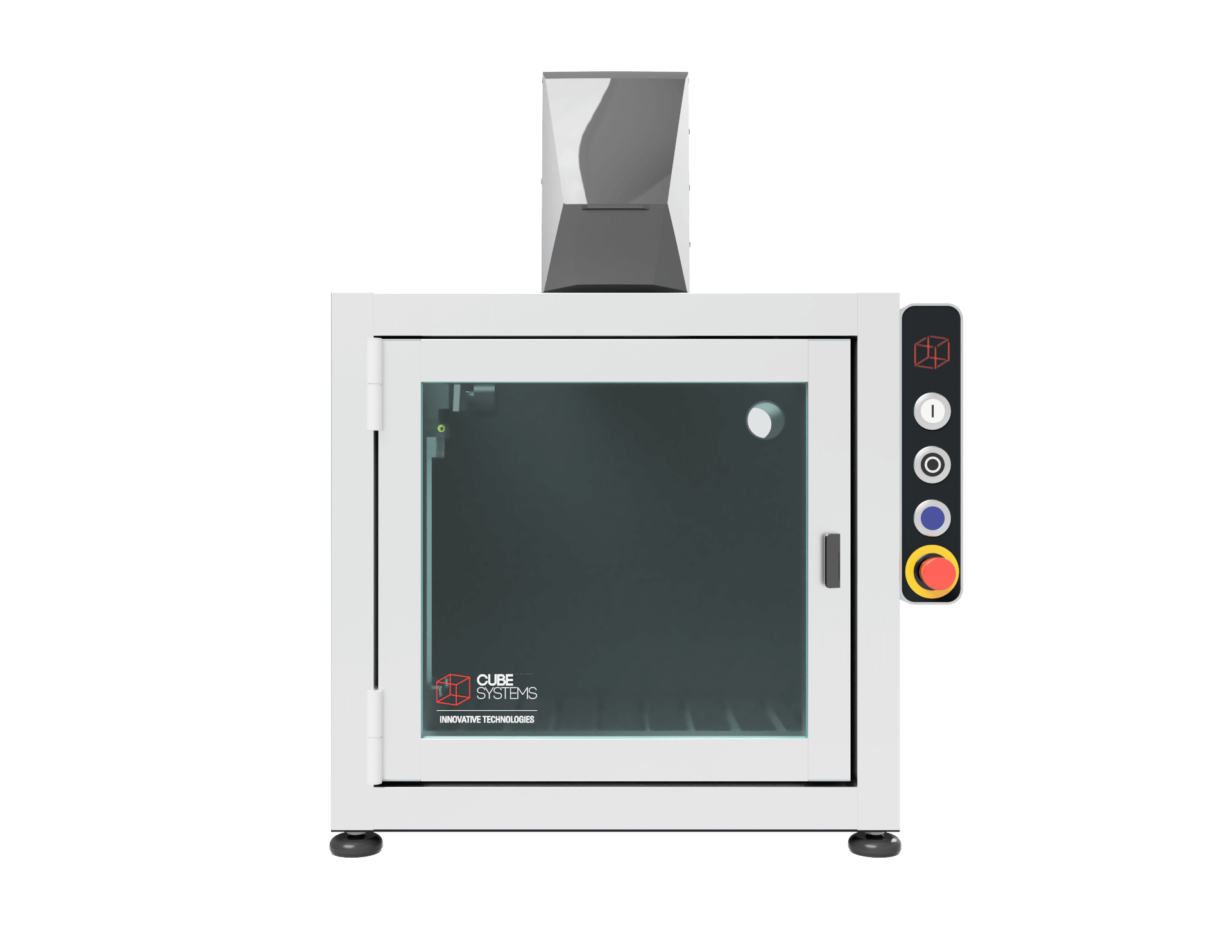

MINI
pic

STANDARD
pic

ROTARY
pic

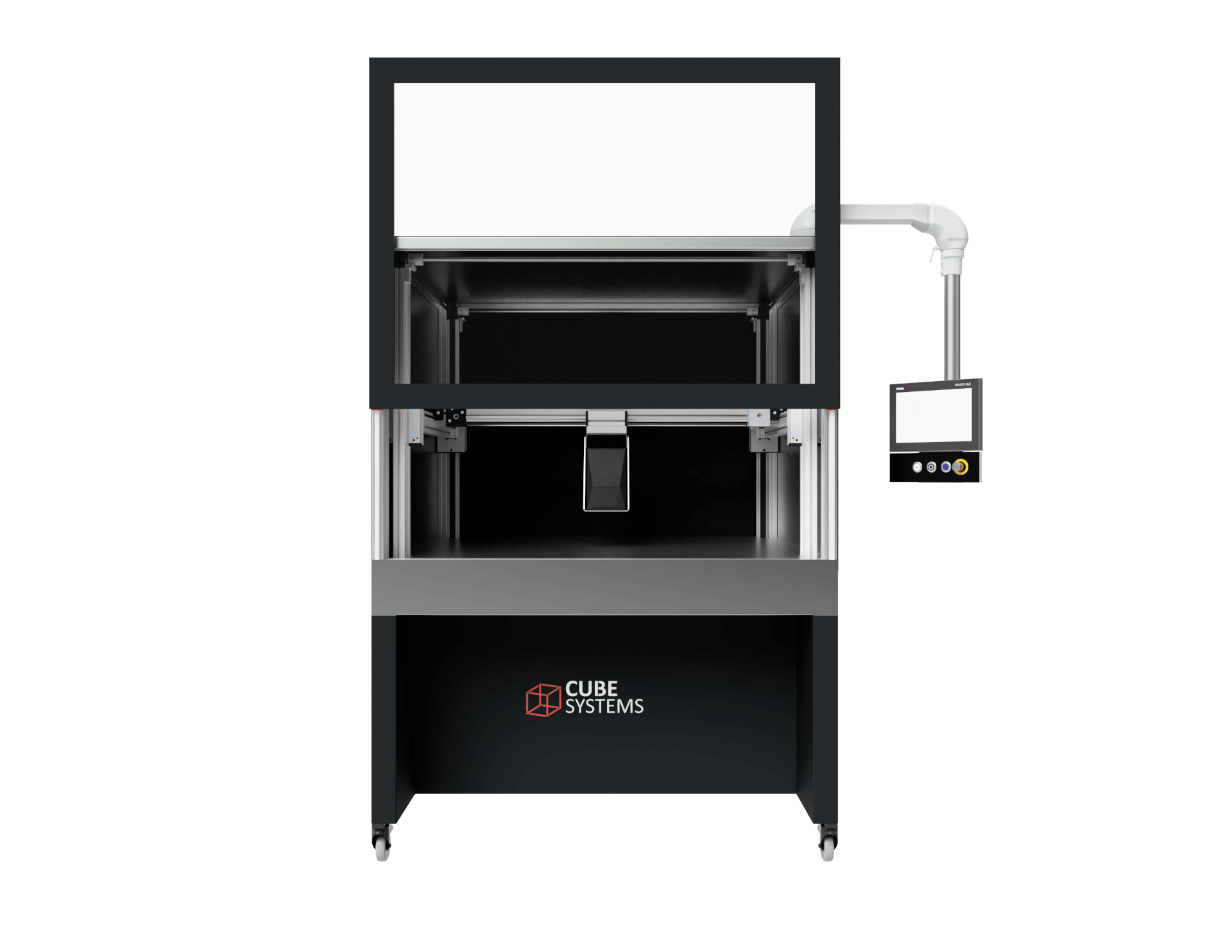

PLUS
pic

FLOW
Masz ograniczoną powierzchnię pracy? Idealne rozwiązanie dla jednostkowych zleceń, krótkich serii oraz przy małej dostępności przestrzeni. Znakowarkę można umieścić na biurku oraz rozpocząć prace od razu po podłączeniu do gniazdka. Masz standardowe potrzeby znakowania pojedynczych elementów lub fikstur z detalami? Posiadamy doskonałe rozwiązanie dla większości aplikacji znakowania laserowego. Łatwe do instalacji oraz szybkie do uruchomienia. Potrzebujesz w krótkim czasie znakować małe serie? Obrotowy stół umożliwiający przyspieszenie zadań znakowania, poprzez możliwość wymiany detali w trakcie trwania cyklu znakowania kolejnych elementów. Niestandardowe wymiary znakowanych elementów? Głowica umieszczona na ruchomych osiach XYZ jest w stanie automatycznie ustawić się nad detalem o niestandardowych gabarytach lub tacą z wieloma elementami z danej partii. Potrzebujesz pełnej automatyzacji procesu? Znakowarka z transporterem taśmowym doskonale sprawdzi się na Twojej hali produkcyjnej. Elementy do znakowania mogą być dostarczane i odbierane bez konieczności zatrzymania procesu.
Max wymiary detalu [mm]
(SxDxW)		 400x400x250 950x350x550 450x300x300 1250x800x350 950x350x550
Powierzchnia znakowania [mm]
(LxB)		 125x125 lub 330x330 w zależności od zastosowanej głowicy znakującej
Regulacja X [mm] 0 +/- 220 0 +/- 450 +/- 220
Regulacja Y [mm] 0 0 0 +/-250 0
Regulacja Z [mm] +/- 125 +/-220 +/- 225 +/- 175 +/-220
Wymiary znakowarki [mm]
(SxDxW)		 580x580x740 970x860x2100 970x1300x2200 1500x1360x2000 970x860x2100 + transportery 2x1000mm

A także...

Każda znakowarka posiada takie cechy, jak:

  • Automatyczna wizyjna kontrola jakości znakowania
  • Stół montażowy z rowkami do montażu mocowań detali
  • Łatwa konserwacja
  • Dostęp do strefy pracy zabezpieczony przez wyłącznik ryglowany
  • Wbudowane oświetlenie wewnętrzne
  • Przyłącze umożliwiające podłączenie odciągu pyłu ze strefy znakowania
  • Szyba ochronna z filtrem umożliwiająca podgląd pracy lasera
  • Intuicyjne sygnalizowanie statusu pracy
  • Intuicyjny panel HMI do przygotowania i wyboru programów znakowania[1]
  • Precyzyjna, manualna regulacja wysokości stołu roboczego[2]

Opcjonalnie możesz zamówić również:

  • Bezpotencjałowe wyjścia alarmowe
  • Możliwość integracji z innymi maszynami
  • Automatyczna regulacja wysokości stołu roboczego
  • Możliwość integracji z systemami klasy ERP
  • System odsysania oparów

[1]Dla wersji MINI wyposażenie opcjonalne
[2]Dla wersji PLUS automatyczna regulacja wysokości w standardzie

Jaka głowica będzie odpowiednia do Twojego procesu?

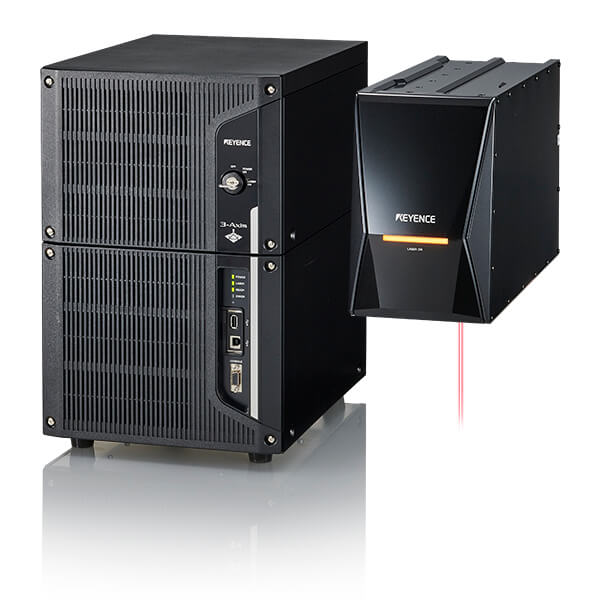

mdx2000
Materiał Nazwa materiału UV
Głowica MD-U		 Hybrydowa
Głowica MD-X		 Fiber
Głowica MD-F		 C02
Głowica ML-Z
Żywica EP (żywica epoksydowa) ■ ■ ■ ■
ABS (żywica polimerowa) ■ ■ ■ □
PBT ■ ■ ■ □
PA ■ ■ ■ ■
PC (polikarbon) ■ ■ ■ ■
PP (polipropylen) ■ ■ ■ ■
PE (polietylen) ■ ■ ■ ■
PET ■ x x ■
PPS ■ ■ □ ■
PS (polistyren) ■ ■ □ ■
PI (poliamid) ■ □ □ □
PVC (polichlorek winylu) ■ ■ ■ ■
Szkło żywiczne ■ ■ ■ ■
Metal SUS (stal nierdzewna) ■ ■ ■ x
Fe (żelazo) ■ ■ ■ x
Al (aluminium) ■ ■ ■ x
Ni (nikiel) ■ ■ ■ x
Cu (miedź) ■ ■ ■ x
Au (złoto) ■ ■ □ x
Inne Ceramika ■ ■ ■ ■
Si (silikon) ■ ■ □ □
Papier ■ ■ ■ ■
Guma ■ ■ ■ ■
Szkło ■ x x ■
Drewno □ □ □ ■

■ = nadaje się □ = możliwe x = nie nadaje się

Powyższa tabela wskazuje zastosowanie ogólne. Optymalny dobór modelu zależy od szczegółowych warunków użytkowania.

mdx2000
Zastosowanie UV
Głowica MD-U		 Hybrydowa
Głowica MD-X		 Fiber
Głowica MD-F		 C02
Głowica ML-Z
Trwałość ■ ■ ■ ■
Znakowanie na metalu ■ ■ ■ x
Znakowanie na detalach transparentnych ■ x x ■
Znakowanie na żywicy ■ ■ ■ □
Duży obszar znakowania ■ ■ ■ ■
Znakowanie małych detali ■ ■ ■ □
Znakowanie w ruchu ■ ■ ■ ■
Wysoka dokładność ■ ■ ■ ■
Prosta konserwacja ■ ■ ■ ■
Cięcie, otworowanie, obieranie ■ ■ ■ ■
Trymowanie □ □ □ x
Minimalizacja obszaru instalacji ■ ■ ■ ■
Trudne warunki środowiskowe ■ ■ ■ ■
Optymalizacja kosztowa ■ ■ ■ ■
Logotypowanie ■ ■ ■ ■
Obsługa z poziomu komputera ■ ■ ■ ■

■ = nadaje się □ = możliwe x = nie nadaje się

Powyższa tabela wskazuje zastosowanie ogólne. Optymalny dobór modelu zależy od szczegółowych warunków użytkowania.

Rozszerz funkcjonalność

pic

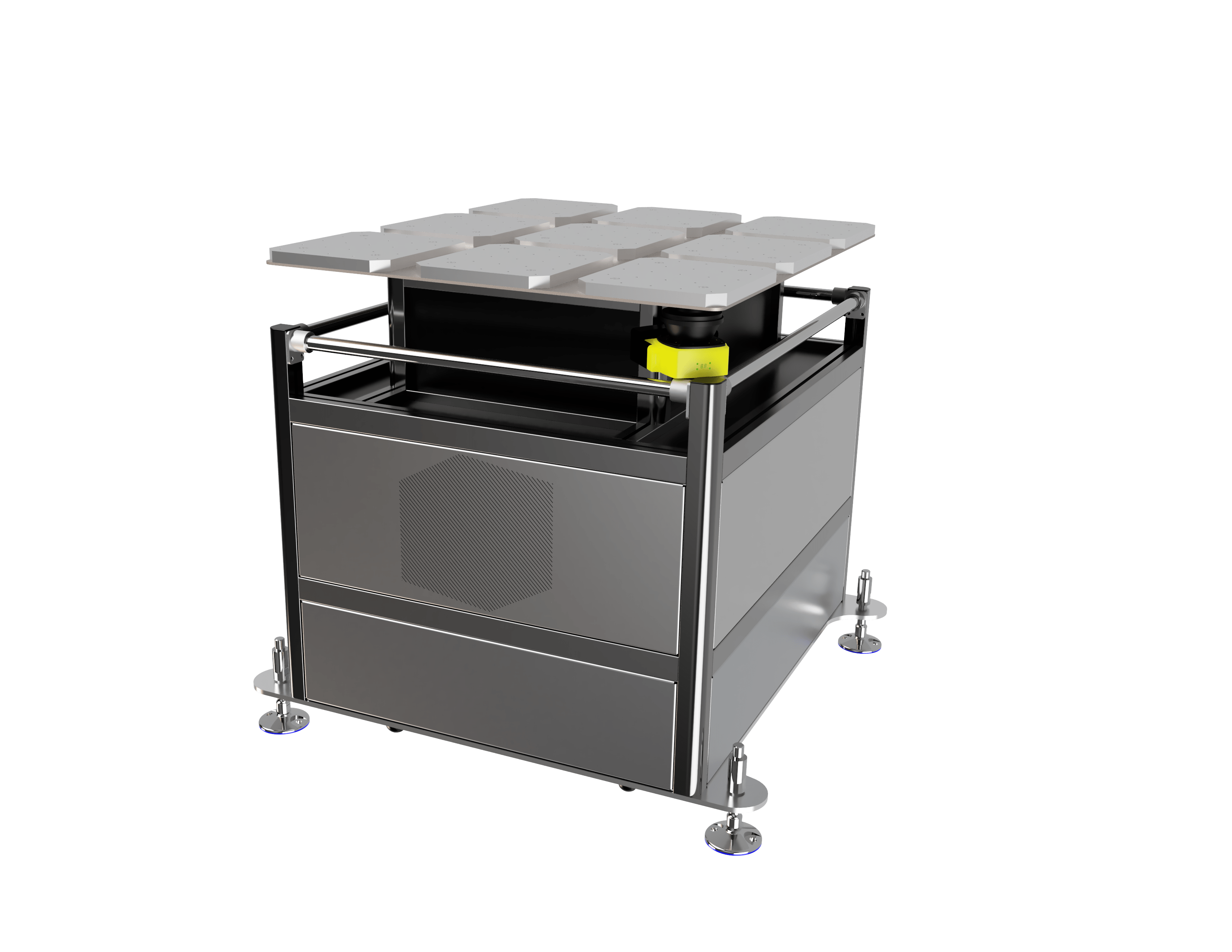

Uniwersalna Mobilna Platforma Robocza

Uniwersalna Mobilna Platforma Robocza dla znakowarki MINI jest rozwiązaniem przeznaczonym do zastosowań, gdzie wymagana jest częsta zmiana miejsca instalacji. Zachowując wszelkie cechy stanowiska pracy, platforma UMPR umożliwia łatwe przezbrojenia przestrzeni roboczej, w zależności od aktualnych potrzeb produkcyjnych. Zastosowanie kół transportowych oraz lekka i zwarta konstrukcja sprawiają, że przemieszczanie platformy nie wymaga użycia środków transportu wewnętrznego. Skalowalność rozwiązania pozwala na dostosowanie UMPR do konkretnych wymagań technologicznych.

pic

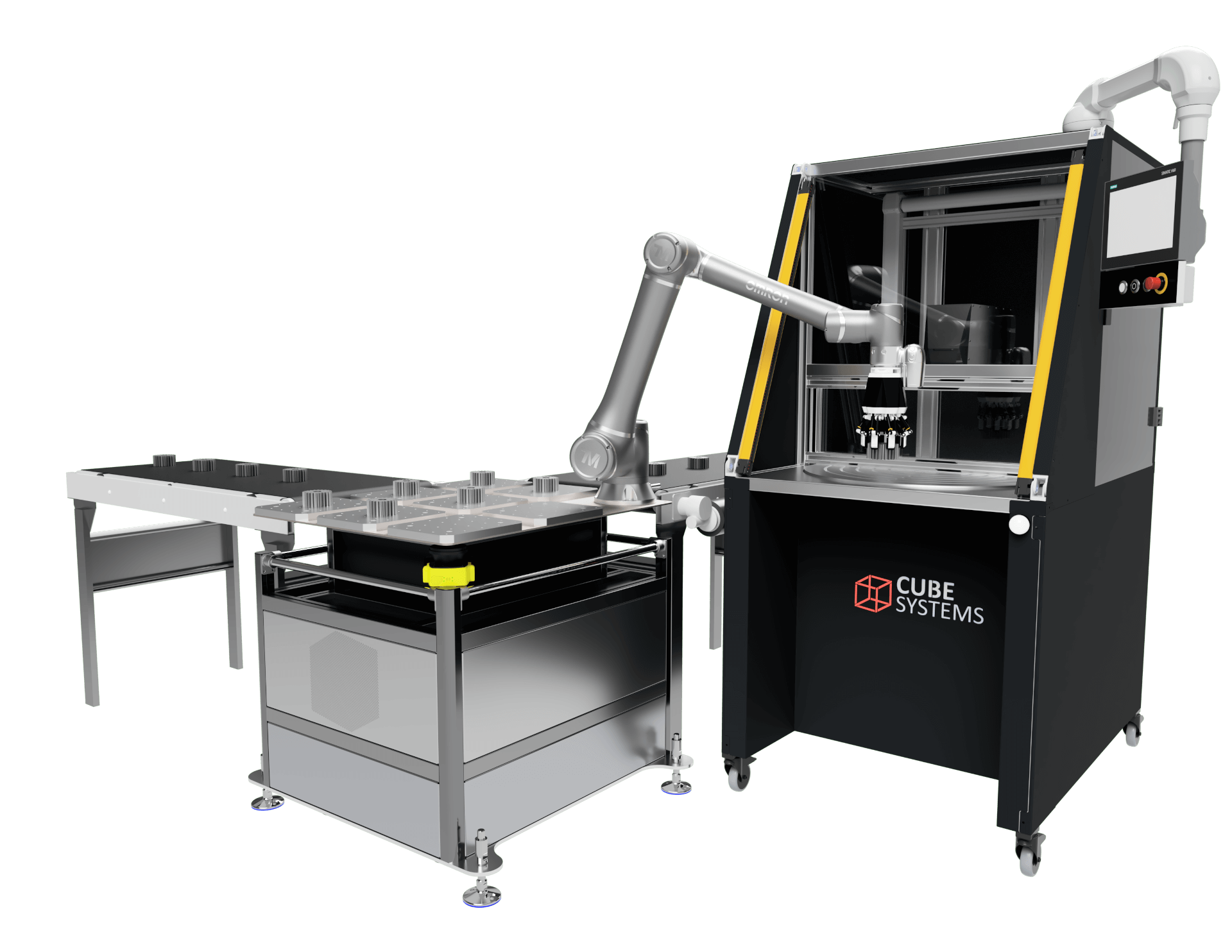

Integracja z robotami współpracującymi

Zwiększona efektywność pracy na stanowisku znakowania LaserMarker z wykorzystaniem robota współpracującego. Wykorzystanie cech cobotów umożliwia pełną automatyzacje procesu znakowania. Bez konieczności formalnej integracji, robot współpracujący w cyklu pracy znakowarki podaje i odbiera detale. Operator w tym czasie może zająć się innymi czynnościami wnoszącymi wartość dodaną do całego procesu produkcyjnego. Rozwiązanie gwarantuje odpowiedni poziom bezpieczeństwa. Wykorzystanie robota współpracującego umożliwia łatwe przezbrojenia, a także łatwą zmianę miejsca instalacji.

pic

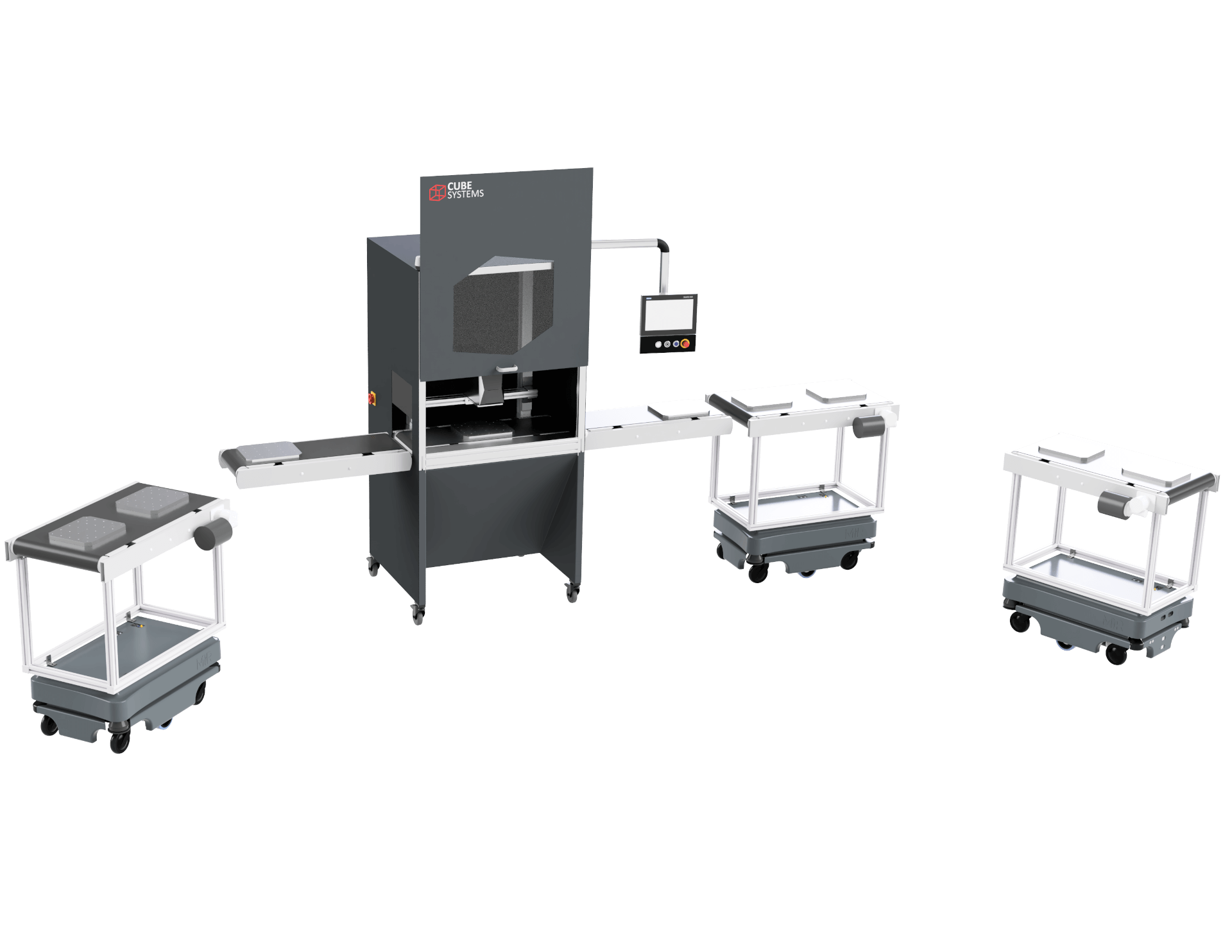

Współpraca z robotami mobilnymi AMR

Autonomiczny transport detali do znakowarek. Doskonałe rozwiązanie na końcach procesów produkcyjnych. Dzięki instalacji na robotach AMR transporterów pasowych dostosowanych do wysokości znakowarki, cały proces może się odbywać bez udziału operatora. Detale z procesu dostarczane są do znakowarki, a z drugiej strony odbierane i transportowane do kolejnego procesu lub na magazyn. Rozwiązanie gwarantuje pełne bezpieczeństwo pracy. Wraz z robotami, dostarczane jest oprogramowanie do zarządzania flotą i ścieżkami robotów AMR.
